Lab #0

Descripción:


El objetivo de este laboratorio es controlar el tiempo de encendido y apagado de un Led, utilizando como medio de control un Potenciometro.
Materiales:

• (1) Led

• (1) Resistencia 220 Ω

• (1) Potenciometro 10k Ω

• (1) Arduino uno

• (1) Protoboard

• (4) Cables Jumper

Diagramas:
- Fritzing

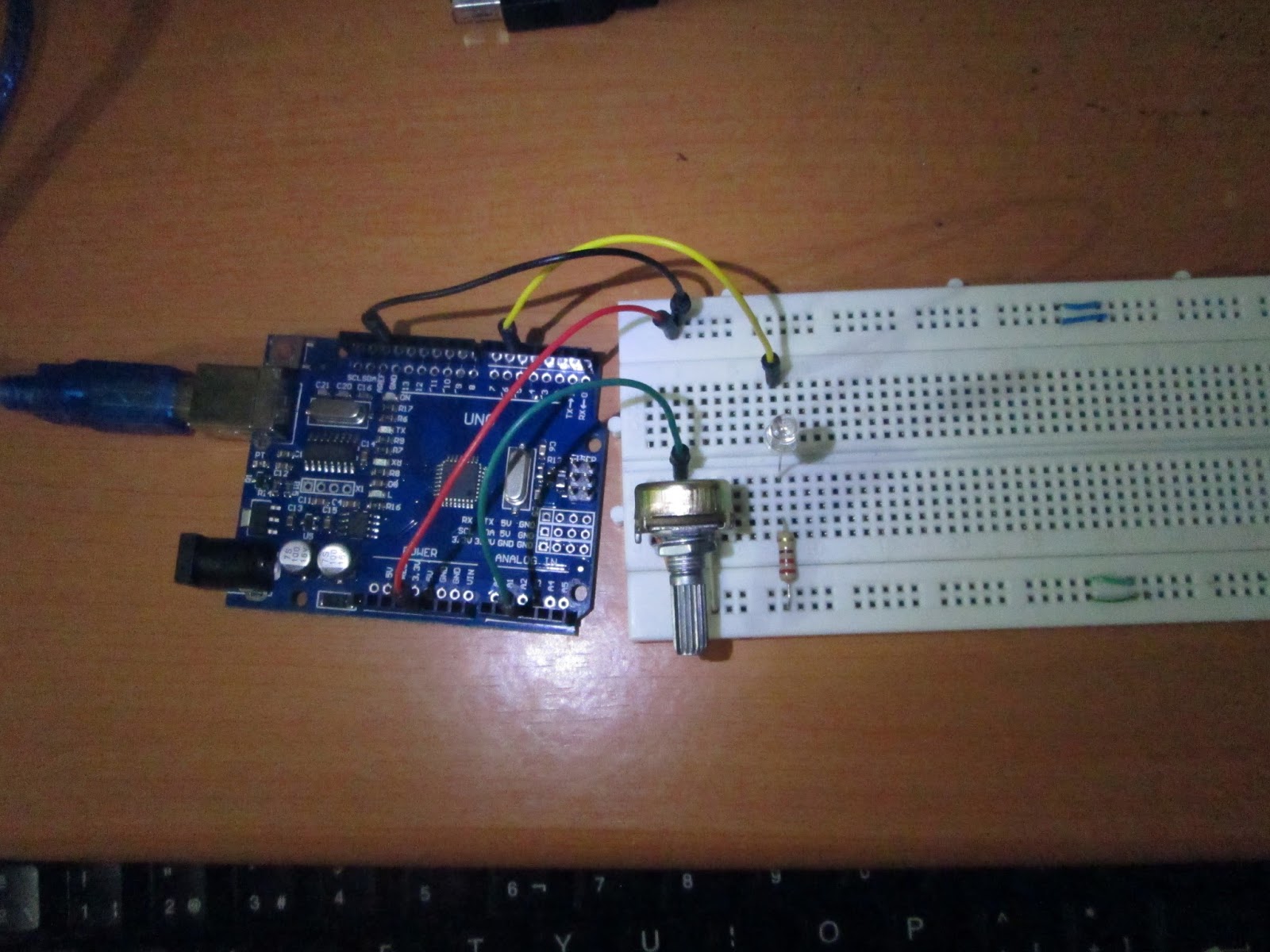

         Montaje en Protoboard


         Esquemático del circuito

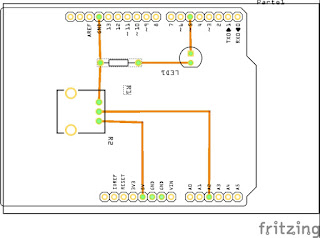

       Diseño en PCB

Montaje Paso a Paso:

Materiales...

 Paso 1: Colocar el Led con el cátodo conectado a la resistencia y esta a su vez conectada a GND, luego colocamos el Potenciometro (con la vista de frenta el pin 1 va a 5v, el pin 2 sera la señal de control del Led y el pin 3 va a tierra).

Paso 2: Conectamos la Salida digital 5 del arduino al ánodo del Led, luego el GND y una salida de 5v del arduino a las respectivas conexiones de la Protoboard y por ultimo la entrada analoga A2

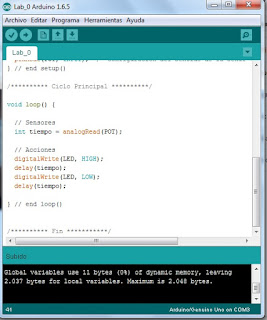

Paso 3: compilar el programa usando el software Arduino 1.6.5

 Código del Programa Arduino:

 Vídeo:
